SBDCYL-1汽車電磁學原理智能教學平臺

一、產品概述

" 汽車電磁學原理智能教學平臺"是一種綜合電學，磁學，及電機原理實驗為一體的教學實驗平臺，適用于電氣專業、機電專業、新能源汽車專業中關于電磁學及電機學方面的實驗與實訓。電磁學是一項比較抽象、難于理解的學科，基于電磁學的電機學更是如此，在設計產品的同時，公司注重以理論為依據，以演示為目的。電機系列模型外形，采用實物同等形狀，多種有機彩色配套，內部結構均按有關電機原理制作，極力追求模型的層次性、透視性，正確反映教學原理，力求達到更好的教學目的和效果。通過本實驗平臺，可使實驗原理具體化，增強感性認識，可清楚了解電機的結構與功能，提高學生對電機系統的初步認識，使學生了解電機系統原理起到更直觀更深入的教學目的。

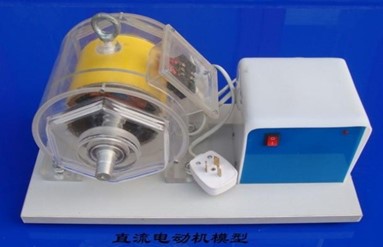

（設備外形參考圖片，具體以實物配置為準）

二、技術性能

1、輸入電源：三相四線（L/N /PE）～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3、裝置容量：＜1.0KVA

4、重 量：小于 120Kg

5、外形尺寸：1200×700×1400mm3

三、技術參數

1、DQ01電源控制屏

（1）提供單相220V電源，裝有單相漏電保護開關，電源輸出處設有短路保護，輸出指示燈等，提供220V單相三極插座1只。

（2）提供DC220V直流勵磁電源一組，DC0-220V可調直樞電源 1組，并設有直流數顯電壓表及切換開關。

（3）提供DC0-300V直流電壓表1只，DC0-2A直流電流表1只。

2、DQ02實驗桌

 實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造形美觀大方；設有兩個大抽屜，用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。

3、電磁學原理實驗器材

提供收納盒1只，內置有摩擦起電棒、毛皮、條形磁鐵、U型磁鐵、磁力小車、磁針、電磁鐵、鐵粉盒、指南針、安培力模型、電鈴，開關，導線，電源，電流表，電壓表，開放式電動機，開放式手搖發電機模型等。

4、透明電機

（1） 透明硅整流發電機模型

規格. 350×320×220（mm）在電機模型外殼為全透明有機玻璃制成.基本結構：電機外殼，繞組定子，轉子，轉軸，軸承，支架、指示燈組成·輸入電壓220V，產生磁場，手搖動指示燈就能發光。

（2） 三相電流和旋轉磁場演示儀

 350×200×250（mm）本電機模型外殼為透明有機玻璃制作.電機的外殼繞組定子，轉子，轉軸，軸承等組成. 功率約40w.輸入電壓380V。

5、提供正版3D仿真實驗教學軟件

3D模擬實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。

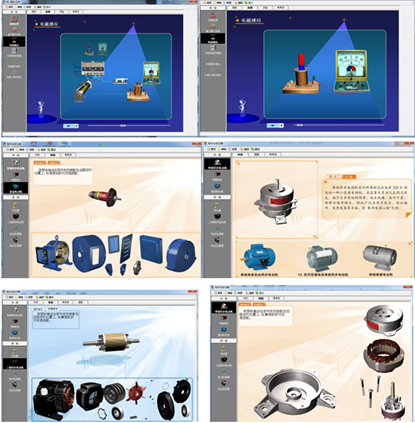

部分電磁學及電機結構原理相關軟件截圖如下：

四、 完成的實驗項目

（一) 電路定律實驗

1.靜電摩擦起電實驗

2.電荷的相互作用

2.電路的串聯和并聯

3.歐姆定律（一）

4.歐姆定律（二）

5.伏安法測電阻

（二) 磁力學實驗

1.磁極的相互作用規律

2.磁場及磁感線

3.地磁場

（三）電磁學實驗

1. 奧斯特實驗

2.螺線管和安培定則

3.電測鐵實驗

4.電鈴的工作原理

5.安培力實驗

6.直流電動機實驗

7.直流發電機實驗

8.繼電器實驗

9.干簧管電磁開關實驗

（四）電池（電容）充放電演示實驗

（五）有機透明電機模型實驗

1.基于透明電機的直流電動機結構原理認識與運行

2.基于透明電機的直流發電機結構原理認識與運行
