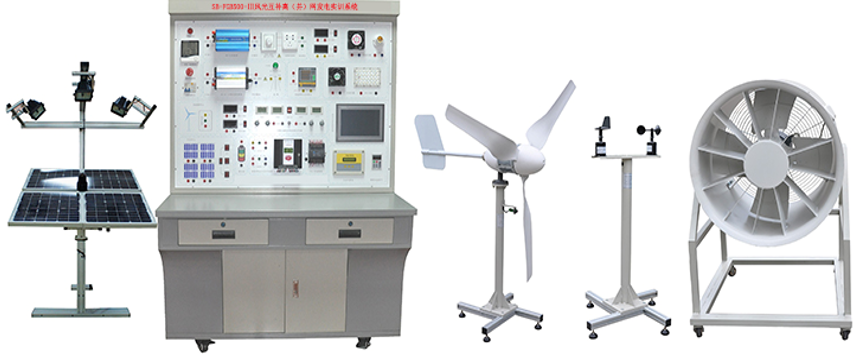

SB-FGB500-Ⅲ風光互補離（并）網發電實訓系統

能源是國民經濟發展和人民生活必須的重要物質基礎。在過去的200多年里，建立在煤炭、石油、天然氣等化石燃料基礎上的能源體系極大的推動了人類社會的發展。但是人類在使用化石燃料的同時，也帶來了嚴重的環境污染和生態系統破壞。近年來，世界各國逐漸認識到能源對人類的重要性，更認識到常規能源利用過程中對環境和生態系統的破壞。各國紛紛開始根據國情，治理和緩解已經惡化的環境，并把可再生、無污染的新能源的開發利用作為可持續發展的重要內容。風光互補發電系統是利用風能和太陽能資源的互補性，具有較高性價比的一種新型能源發電系統，具有很好的應用前景。

系統裝置由太陽能光伏電板、雙軸跟蹤控制模塊、蓄電池模塊、太陽能控制器模塊、太陽能逆變器模塊、模擬風洞發電模塊、開關控制模塊、環境監測模塊、上位機監控模塊，儀表顯示部分,（各功能轉換接口模塊）等組成；各控制系統集成于風能發電、光伏發電為一體的教學實訓臺；各系統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步并網、離網電源的實驗及教學演示。幫助學生理解太陽能并網、離網及風力發電系統的原理，從而起到學習工程實際應用技能的作用。

各部件接口采用安全插口式設計，各模塊通過實驗線纜連接，實驗方便、操作靈活。

應用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。

一、主要技術規格參數：

1、系統規格

1、系統規格

?  系統最大電壓：DC12V，AC220V

?  系統最大電流：10A

?  系統最大功率：600W

2、太陽能電池板

太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。

?  電池板：單晶硅/多晶硅

?  最大輸出功率：4*10W

?  開路電壓：21.24V（并聯），4*21.24V（串聯）短路電流：4*0.75A（并聯），0.57A（串聯）

3、風力發電機

?  額定功率：400(W)

?  額定電壓：12/24(V)

?  額定電流：33.3/16.7（A）

?  風輪直徑：1.65(m)

?  啟動風速：1.5(m/s)

?  額定風速：9.6(m/s)

?  安全風速：35(m/s)

?  工作形式：永磁同步發電機

?  風葉旋轉方向：順時針

?  風葉數量：3（片）

?  風葉材料：玻璃增強聚丙烯材料

?  電機材料：鋁合金

4、模擬風洞模塊

?  風量：32073 m^з/h

?  風壓：388Pa

?  轉速：1440 r/min

?  功率：2.2kW

可調風速：0～13級連續可調

5、風光互補控制器：

?  工作電壓：12/24V

?  充電功率Pmax ：1000W

?  光伏功率Pmax ：350W

?  風機功率Pmax ：550W

?  充電方式：PWM脈寬調制

?  充電最大電流 35A

?  過放保護電壓 11V

?  過放恢復電壓 12.6V

?  輸出保護電壓 16V

?  卸載開始電壓（出廠值）15.5V

?  卸載開始電流（出廠值） 15A

?  控制器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；

?  負載為100W以下的12V/24V直流負載，控制單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。

?  使用32們高速單片機，實現智能控制，自動識別12/24V系統。 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。

?  多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。

?  具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。

?  具有直流輸出或1Hz頻閃輸出2種輸出選擇，頻閃輸出特別適用于LED交通警示燈等。在頻閃輸出模式，負載可以使用感性負載。浮充電溫度補償功能。使用數字LED顯示及設置，采用一鍵式操作完成所有設置。

?  大屏幕LCD顯示，太陽能電池、蓄電池、負載電流、電壓等電參數。

5、并網逆變器

?  輸出電壓：AC 180-260V

?  工作電壓：10.8 - 28V，

?  額定輸出功率≥400W

?  輸出波形：正弦波(失真度≤3﹪)

?  輸出頻率：47-55Hz，

?  LED方式顯示工作狀態，

并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。

6、離網逆變器

?  直流輸入電壓：9～16VDC 電壓可選

?  額定蔬出功率：300W/功率根據客戶要求訂制

?  輸出電壓：110/220VAC

?  輸出波形：純正弦波

?  輸出頻率：50Hz

?  工作效率：85%

?  功率因數：>0.88

?  波形失真率≤5%

?  工作環境：溫度-20℃～50℃

?  相對濕度：﹤90﹪（25℃）

?  保護功能：極性反接、短路、過熱、過載保護

具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢復功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速并行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控制風扇冷卻，過壓/欠壓/短路/過載/超溫保護

7、西門子S7-200 PLC

S7-200 PLC是模擬式中小型PLC，電源、CPU和其他模塊都是獨立的，可以通過U形總線把電源（PS）、CPU和其他模塊緊密固定在西門子S7-200的標準軌道上。每個模塊都有一個總線連接器，后者插在各模塊的背后。電源模塊總是安裝在機架的最左邊，CPU模塊緊靠電源模塊。CPU的右邊是可以選擇的IM接口模塊，如果只用主架導軌而沒有使用擴展支架可以不選擇IM接口模塊。

S7編程軟件組態主架導軌硬件時，電源，CPU和IM分別放在導軌的1號槽、2號槽和3號槽上。一條導軌共有11個槽號：1號槽至11號槽，其中4號槽至11號槽可以隨意放置除電源、CPU和IM以外的其他模塊。如：DI（數字量輸入）、DO（數字量輸出）、AI（模擬量輸入）、AO（模擬量輸出）、FM（功能模塊）和CP（通信模塊）等

8、監控系統（工業觸摸屏）

?  尺寸(英寸) 10.2

?  液晶屏：TFT液晶顯示，LED背光

?  顯示顏色：真彩，65535色

?  分辨率：800×480

?  液晶屏亮度：200cd/㎡

?  觸摸屏：電阻式

?  供電電源：24VDC

?  額定功率：5W

?  CPU主板：ARM CPU，400MHz

?  內存：64M

?  存儲設備：128M FLASH

?  組態軟件：MCGS嵌入式組態軟件（運行版）

環境條件 　

?  工作溫度：0℃~45℃

?  工作濕度：5%~90%

?  儲存溫度：-10℃~60℃

?  振動頻率：10-57Hz 57-150Hz

?  振動加速度：0.075mm 9.8 m/s2

?  振動掃頻速率：Oct/min ≤1

產品規格

?  結構：工業塑料結構

?  顏色：工業灰

?  面板尺寸：226.5mm×163mm

?  機柜開孔：215mm×152mm

外部接口：　

?  串口：1×RS232、1×RS485

?  USB ：1主1從

9、其它

?  系統實驗時的備用電源（2路0-30V/2A直流可調穩壓電源）；

?  有市電互補切換

?  LED恒流驅動

?  提供并網、離網逆變器實套件

?   設置電壓模塊，確保實驗過程的安全；

?  可變電阻，電阻值調整范圍為0～999kΩ

?  DC/DC：5個DC/DC電源模塊

?  支援外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)

10、電表規格：

?  電流表：× 2個，DC20A， 顯示模式︰0.5”LCD液晶顯示

?  電壓表：× 2個，DC50V，顯示模式︰0.5”LCD液晶顯示

?  電流表：× 2個，AC5A， 顯示模式︰0.5”LCD液晶顯示

?  電壓表：× 2個，AC220V，顯示模式︰0.5”LCD液晶顯示

?  溫度表：× 1個，0～99.9℃

?  多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能，

11、負載：

直流負載

?  風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W

?  交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W

?  LED燈：1組

交流負載

?  節能燈：×1個，額定電壓：220V，工作電流：0.15 A

?  馬達：×1個，額定電壓：220V，工作電流：0.2

12、電池：

?  太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(18-20Ah),充電方法（恒壓）；

?  具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度范圍寬。

13、系統外形尺寸；長1200×寬780×高1800（㎜）附滾輪方便推動至戶外教學。

二、實訓內容

1、太陽光電實習教學模塊實驗內容：

實驗一 太陽能電池發電原理實驗

實驗1-1 太陽能光電板能量轉換實驗

實驗1-2 環境對光電轉換影響實驗

實驗二 太陽能電池光電系統直接負載實驗

實驗三 光電控制型太陽能系統發電實驗

實驗3-1 光電型控制單元工作原理實驗

實驗3-2 光電型控制單元充放電保護實驗

實驗四 交通警示燈模塊設計實驗

實驗五 太陽能系統負載實驗

實驗六 綜合實驗

實驗七 太陽能電池基本特性測試實驗

實驗八 外部擴充DC轉AC外接電器實驗

實驗九 單晶太陽能電池I-V特性曲線實驗

實驗十 離網逆變器設計實驗

實驗十一 離網逆變器工作特性實驗

實驗十二 離網逆變器帶載及保護實驗

實驗十三 并網逆變器設計實驗

實驗十四 并網實驗

實驗十五 追日原理與追日過程實驗

2、風力電實習教學模塊實驗內容：

實驗一、風力發電基礎理論原理性實驗

實驗二、風力發電系統設計實驗

實驗三、風力發電控制技術實驗

實驗四、風力發電相關測量技術實驗

實驗五、風力發電基礎理論與應用技術仿真實驗

實驗六、發電機轉速與輸出電壓關系實驗

實驗七、發電機轉速與輸出電流關系實驗

實驗八、發電機轉速與輸出頻率關系實驗

實驗九、風速即轉速與與出功率關系實驗

3、PLC實訓內容

實驗一 STEP 7軟件安裝及注意事項

實驗二 SIMATIC管理器

實驗三 SIMATIC Manager自定義

實驗四  PG/PC接口設置

實驗五 用PLC控制三相交流異步電動機起/停

實驗六 PLC系統的硬件組態及程序編制

實驗七 基本邏輯指令的應用

實驗八 定時器、計數器的應用

實驗九 技能訓練，人行橫道控制

實驗十 模擬量的控制

實驗十一 順序控制系統控制方法的設計

實驗十二 步與步的動作

實驗十三 PLC通信

4、觸摸屏實訓內容

實驗一 組態軟件應用及界面設計

實驗二 上傳、下載文件

實驗三 曲線圖、柱狀圖、圓形圖、動態圖

實驗四 數字輸入和文數字顯示

實驗五 歷史資料顯示

實驗六 系統控制讀寫

實驗七 控制系統中觸摸屏的畫面

實驗八 狀態圖

實驗九 控制系統中PLC的程序

三、系統基本配置單

配套軟件

1、分布式光伏仿真規劃軟件（提供軟件截圖，現場演示）

一、概述：

基于Unity3D軟件，使用C#語言進行開發，采用My Sql作為后臺數據庫，通過FTP協議與數據庫進行通信。軟件使用者通過使用光伏、風力、地?zé)?、生物質4種能源設計多能互補方案，完成區域能源的供能結構改造方案設計，并結合區域的氣候數據，模擬區域內實時能耗與供能數據，從而優化出合理的能源結構。

二、用戶管理功能：

1.   注冊：支持學生或教師按照學校名稱和手機號碼注冊用戶

2.   登錄：支持學生或教師根據手機號碼或用戶名登錄系統。

3.   找回密碼：支持學生或教師根據手機號碼找回密碼

4.   權限管理：支持主用戶添加或刪除子用戶

5.   用戶信息管理：支持用戶信息查看，包括用戶名、學校、真實姓名、學號、上級用戶等

6.   異地登錄：同一個賬號24小時內只能在同一臺電腦上登錄，無法在其他電腦上登錄。

三、組件數據庫

1.   支持查看市面上超過15家光伏組件廠商的實際數據

2.   涵蓋了至少500種規格型號的光伏組件數據。

3.   每種光伏組件的型號常規參數均可查看：價格、功率、組件類型、峰值電壓、開路電壓、最大允許電壓、電壓溫度系數、峰值電流、短路電流、電流溫度系數、光電轉化效率、長度、重量等

四、逆變器數據庫

1.   支持查看市面上超過6家逆變器廠商的實際數據。

2.   涵蓋了至少40種規格型號的逆變器數據。

3.   每種型號的逆變器常規參數均可查看：價格、最大直流輸入、額定交流輸出、最大效率、歐洲效率、最小電壓、mppt電壓、MPPT數量、最大直流電壓、最大直流電流、尺寸、重量等。

五、氣象數據庫

1.   支持查看全國超過32個城市的模擬地圖氣候數據。

2.   支持查看2013-2016年的精確到天的模擬地圖氣候數據，可自由設置日期進行查看。

3.   每個城市的氣候數據均可查看：平均氣溫、最高最低氣溫、濕度、降水量、輻照量、氣壓、風速、土地濕度攝氏度等。

六、3D地圖功能

6.1 模型

支持教師通過3D地圖上的模擬能耗布置相應學習任務，同時可以修改多種參數以最大化的適應不同實際情況，最后可以根據學生完成情況進行相應的評分。

1.   根據項目及學習任務需要規劃設計的區域面積大小，選擇對應面積以及地形相似度高的區域，并定期更新可用的區域3d地圖

2.   加載在3D地圖上的是真實的地形地貌，包含設計成虛擬的地形地貌、3D地圖模型、山川、河流與樹木；

3.   支持修改光伏發電的相關評分參數：整機效率、最佳傾角、除組件和逆變器以外的其他成本參數等。

4.   支持修改風力發電的相關評分參數：整機效率、風力波動（自定義風速的每小時波動數據以體現出風力發電機組隨著每小時風速數據的變化，發電量在1天24小時內隨機波動的特點；）

5.   支持修改地?zé)崮艿南嚓P(guān)評分參數：換熱能力、熱協調參數、成本單價

6.   支持修改生物質能的相關評分參數：生物質年供應、整機效率、生物質殘余物平均能源折算系數、生物質平均谷草比系數、生物質殘余物能源利用可獲得系數、建設成本、燃料成本、運維成本等。同時可自動根據公司計算得出每年最大可建設的電站功率作為評分準則。

（最大生物質電站功率=年供應量*1000*平均能源折算系數*谷草比系數*殘余物能源利用可獲得系數/ 3600/365/24）

7.   設計區域內的5種用能建筑模型（底層住宅、交通樞紐、酒店、小高層、寫字樓），通過設置每個建筑模型的最大功率、制冷制熱能耗占比、每小時實際用電系數、日能耗時長，可以獲得區域內建筑每小時、每天、全年的耗電情況以及制冷制熱能耗需求；

8.   可選擇全國任意地區（精確城市）、任意氣候時段作為區域能源模擬的目標區域，通過對比數據庫可以得出當?shù)亟?jīng)緯度、光伏組件全年最高、最低工作溫度，并可以自動計算最大、最小電壓、最大開路電壓、最大直流電流等數據

9.   可以自行比較同一模型不同規劃方案的優劣，通過比較傾角偏差、組件逆變器功率比、間距誤差、逆變器數量、生物質電站容量、淺層地?zé)崛萘?、風力電站布局、外部電力輸入、外部電力波動、建設總成本等，可以對同一模型下的方案進行自動評分

10.  命名：教師可以自行命名模型的名字

11.  刪除：教師可以對模型進行刪除操作

6.2 方案

支持學生通過設置3D地圖上的各種能源搭配的方案來解答教師給出的學習任務，并給出相應的數據報表

1.   在3d地圖上，根據模擬的每小時用能數據，合理布局“光伏發電”“風力發電”“生物質發電”“淺層地?zé)嵩O(shè)施”設置各種產能模塊的產能參數，滿足區域用能需求，以完成需求側區域能源規劃方案的設計；

2.   使用光伏、風力、生物質、地?zé)?種新能源并結合外部電力輸入以進行能源供應模擬并能自動計算產能。

3.   根據設施地區經緯度與氣候參數，通過選擇不同型號規格的逆變器與光伏組件，來完成光伏組件方陣的設計，主要包含參數有：方陣行數、方陣列數、組件安裝方式設計、傾角設計、逆變器數量、組件間距設計、組串串并聯的數量等完成區域光伏電站設置

4.   根據每小時的用電情況，實現戶式/小型分布式光伏電站的模擬設計，并根據所選光伏組件與逆變器估算該電站的建設成本以及模擬該分布式電站與負載的合并運行情況

5.   可設置不同容量大小的風機，模擬風力發電功率

6.   根據模擬時段內的氣溫?cái)?shù)據，判斷當日是否存在制冷制熱需求，并根據當日的冷熱程度模擬制冷制熱能耗情況。

7.   模擬淺層地?zé)釗Q熱能力與埋管面積的關系；同時學生根據模擬數據需要，設置生物質能建設所需面具，以滿足模擬建筑制冷制熱能耗需求；

8.   學習生物質發電過程中，通過生物質能電站的一系列參數，強化學生對于生物質能轉化公式學習。（最大生物質電站功率=年供應量*1000*平均能源折算系數*谷草比系數*殘余物能源利用可獲得系數/ 3600/365/24）

9.   模擬白天時段，光伏發電設施每小時發電數據，體現出白天每小時光伏發電量隨光照強度變化、夜晚光伏沒有發電的量的特點；

10.  根據逆變器、光伏組件的價格，風機機組價格，地?zé)犭娬緝r(jià)格，生物質電站價格對所設計的多能互補方案的建設總成本自動統計

11.  在初始化并部署完成后，展示整個區域能源狀態，并根據預設值進行計算和輸出，根據輸出結果形成各類報表。包括總數據和日數據；

12.  能源數據報表中，通過模擬時間過程，以及設計好的方案，可以顯示各種能源的產能情況，包括：總產能、光伏發電量、風力發電量、淺層地?zé)崮芰俊⑸镔|(zhì)能發電量以及外部電力輸入等。

13.  根據用能模塊預設的用能參數，模擬計算出用能情況實時曲線與各類產能設施的產能占比，并同步圖表顯示，包括總能耗、一般能耗、制冷制熱能耗等，有助于學生進行相應能源的設計配比。

14.  命名：學生可自行對設計方案進行命名或重命名

15.  刪除：教師或?qū)W生可刪除方案

七、其他小工具

光伏陣列間距計算器：可通過計算器自動計算出最佳傾角下的方陣最佳間距。涵蓋了全國32個城市。可查詢的數據有：經緯度、不同光伏陣列傾角下的日平均輻射、年度總太陽輻射等。同時根據選擇的組件尺寸，根據傾角自動計算出方陣最佳間距。

2、新能源系統教學軟件（具有軟件著作權）

一、多媒體教學軟件概述

1、通過該軟件可以系統性學習太陽能光伏硅材料、電池片、光伏組件、光伏組件附屬材料、光伏應用產品等全部系列光伏知識內容。

2、配備文字與動畫展示并介紹從原材料至成品包括中間環節加工工藝等與使用方法。

3、多媒體系統自帶語音講解，圖、文、聲并茂展示講解、與系統所述文字同步播放，幫助教師對光伏發電課程教案的快速編寫，提高學生對新能源專業知識快速掌握和快速學習。

4、多媒體軟件組成

(1)太陽能光伏硅材料講解與展示系統

主要功能

1、可以展示各種太陽能光伏電池使用的硅材料實物；

2、配備文字與動畫展示各種材料的生產工藝與使用方法

3、目錄（約11課時）

2    光伏硅產品基本情況介紹

2    硅單質性質：包括硅的物理性質、化學性質、硅的分類與應用

2    硅化合物性質：包括二氧化硅、一氧化硅、硅的鹵化物、三氯氫硅、硅烷等

2    硅的生長原理及定型

2    硅的提純方法：包括化學提純與物理提純方法

2  多晶硅的制備及其缺陷和雜質：包括冶金硅級制備、高純多晶硅制備、鑄造多晶硅制備

2   單晶硅的制備及其缺陷和雜質：包括單晶硅生長、單晶硅的雜質與缺陷

2   單晶硅與多晶硅加工方法

2   硅薄膜材料：包括非晶硅薄膜材料、多晶硅薄膜材料

2  硅材料的測試與分析方法：包括導電型號測量、電阻率測量、少子壽命測量、霍爾系數的測定、遷移率的測量、化學性能分析、晶體結構分析等

2  硅材料測試與分析依據標準（GB標準、UL標準、IEC標準、SEMI標準）

(2)太陽能光伏電池片講解與展示系統

主要功能

1、可以展示各種太陽能光伏電池片；

2、配備文字與動畫展示各種電池片的生產工藝與使用方法

3、目錄（約9課時）

2  太陽能電池片基本情況介紹

2  太陽能電池片基本結構分析

2  太陽能電池片分類

2  晶體硅太陽能電池片生產工藝：包括生產方法與生產設備介紹

2  晶體硅太陽能電池片生產主要原材料

2  太陽能電池片測試技術與方法：包括測試方法與測試設備介紹

2  太陽能電池片測試依據標準

(3)太陽能光伏組件講解與展示系統

1、可以展示各種太陽能光伏光伏組件；

2、配備文字與動畫展示各種光伏組件的生產工藝與使用方法

3、目錄（約10課時）

2  太陽能電池組件基本介紹

2  太陽能電池組件的分類及各種組件的優缺點

2  太陽能電池組件的生產工藝介紹及相關設備

2  太陽電池組件的評定標準

2  太陽能電池組件的測試方法與測試設備

2  太陽能電池組件的發展方向

(4)太陽能光伏組件附屬材料講解與展示系統

主要功能

1、可以展示各種太陽能光伏光伏組件附屬材料；

2、配備文字與動畫展示各種光伏組件附屬材料的生產工藝與使用方法

3、目錄（約7課時）

?  太陽能組件附屬設施情況介紹

?  太陽能組件對鋼化玻璃的具體要求

?  太陽能組件對支架鋁型材的具體要求

?  太陽能組件對EVA封膠的具體要求

?  太陽能組件對TPT背板的具體要求

?  太陽能組件附屬設施檢測方法

?  太陽能組件附屬設施測試標準

* 二、展示與講解內容目錄（圖、文、聲并茂）：

2.1 太陽能光伏應用產品講解與展示系統（約5課時）

2.1.1 太陽能發電系統：

2.1.2 家用太陽能發電機直流系統多媒體電視機

2.1.3 太陽能便攜電源：

2.1.4 太陽能殺蟲燈

2.1.5 太陽能警示燈

2.1.6 太陽能野營燈

2.2 太陽能光伏發電基本原理

2.3 太陽能光伏發電系統組成部分介紹

2.4 太陽能光伏發電系統設計方法

2.5 太陽能光伏電站施工建設方法

2.5.1、項目前期考察

2.5.2、項目建設前期資料及批復文件

第一階段：可研階段

第二階段：獲得省級/市級相關部門的批復文件

第三階段：獲得開工許可

2.5.3、項目施工圖設計

2.5.4、項目實施建設

2.5.5、帶電前的必備條件

2.6太陽能光伏并網電站介紹

2.6.1、光伏并網電站簡要描述

2.6.2、光伏并網電站設備組成

2.6.2、光伏并網電站設備功能

2.7 家用型太陽能電站建設方案

2.7.1、項目概述

2.7.2、方案設計 （附詳細方案設計）

（一）用戶負載信息

（二）系統方案設計

（三）效益計算：

2.8 逆變器基本原理介紹

2.9 控制器基本原理介紹

主要作用：

在小型光伏系統中，用來保護蓄電池；在大中型系統中，起平衡光伏系統能量、保護蓄電池及整個系統正常運行等；

光伏控制器應具有以下功能：

①防止蓄電池過充電和過放電，延長蓄電池壽命；

②防 止太陽能電池板或電池方陣、蓄電池極性接反；

③防止負載、控制器、逆變器和其他設備內 部短路；

④具有防雷擊引起的擊穿保護；

⑤具有溫度補償?shù)墓δ?/span>

⑥顯示光伏發電系統的 各種工作狀態，包括：蓄電池（組）電壓、負載狀態、電池方陣工作狀態、輔助電源狀態、環境溫度狀態、故障報警等。

2  光伏控制器按電路方式的不同，可分為并聯型、串聯型、脈寬調制型、多路控制型等；

2  按組件輸入功率分：小功率型、 中功率型、大功率型及專用控制器（如草坪燈控制器）等；

光伏控制器性能特點：

1.小功率光伏控制器

v  控制器的主要開關器件；

v  運用脈沖寬度調制（PWM)控制技術；

v  具有單路、雙路負載輸出和多種工作模式；

v  具有多種保護功能；

v  系統工作狀況、蓄電池的剩余電量等的變化；

v  具有溫度補償功能

2、中功率光伏控制器

v  負載電流大于15A的控制器為中功率控制器。

v  系統狀態顯示；

v  可編程設定負載的控制方式；

v  多種保護功能；

v  浮充電壓的溫度補償功能；

v  具有快速充電功能；

v  普通充放電工作模式、光控開/關、光控開/時控關工作模式

3、大功率光伏控制器

v  大功率光伏控制器采用微電腦芯片控制系統，控制功能更強，可實現復雜過程控制。

光伏控制器主要技術參數：

系統電壓、最大充電電流、太陽電池方陣輸入路數、電路自身損耗、充滿斷開或過壓關斷電壓（HVD) 、欠壓斷開或欠壓關斷電壓（LVD)、蓄電池充電浮充電壓、溫度補償、使用或工作環境溫度范圍、其他保護功能

控制器的額定負載電流：

即控制器輸出到直流負載或逆變器的直流輸出電流。該數據要滿足負載或逆變器的 輸入要求。
