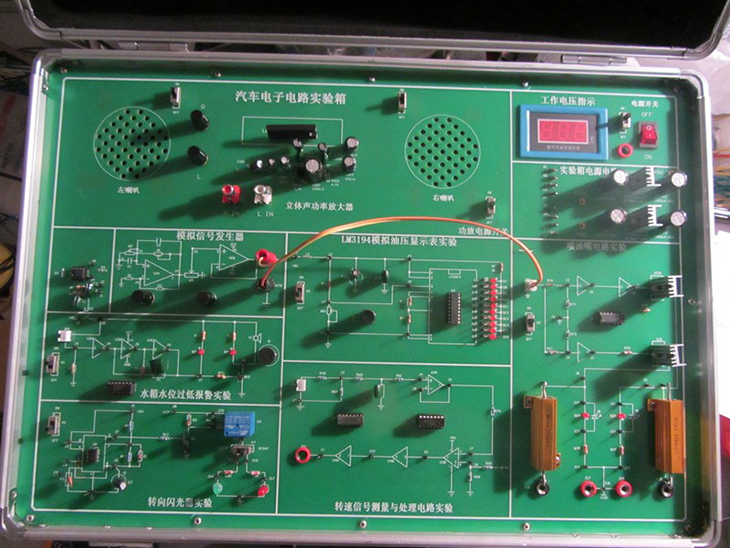

SB-X25汽車電子電路實驗箱
【產品簡介】
汽車電子電路實驗箱結合汽車電學的典型基本電路，由淺到深地設計了二極管和三極管基本實驗、線性集成穩壓電源實驗、噴油器驅動實驗、轉速信號測量與處理實驗、水箱水位過低報警實驗、轉向閃光器實驗等六個實驗項目，提供了一個給學生提高動手能力，深入理解汽車電學基礎知識的實驗平臺。
功能要求：
1、 模擬信號發生器實驗：該實驗可讓學生掌握集成運算放大器的基本特性；了解集成運放構成正弦波振蕩器的基本應用。
2、 水箱水位過于低報警實驗：該實驗可讓學生學習并掌握用TC4069六反相器構成多諧振蕩器的原理和方法；理解水箱水位過低報警電路的工作原理。
3、 LM3914模擬油壓顯示表實驗：該實驗可讓學生學習并掌握用LM3914的基本原理和使用方法；掌握模擬油壓顯示的工作方式。
4、 噴油嘴電路實驗：學習并掌握執行器功率接口電話的設計基本方法和電路參數匹配；經過對電路的調試，進一步提高對于汽車電子中機電結合的認識。
5、 轉向燈閃光器實驗：學習并掌握用NE555構成多諧振蕩器的原理和調試方法；理解NE555構成的汽車轉向閃光器的工作原理。
6、 轉速信號測量與處理實驗：掌握轉速測量的基本原理和磁電式轉速傳感器信號處理的基本方法；掌握四運放芯片LM324以及六反相器TC4069的使用方法及工作特性；掌握將正弦波信號轉換到直流方波信號的工作原理。
【參數】
外部尺寸：510mm*355mm*175mm(長*寬*厚);
工作電壓：220V交流電；12V直流電;
工作溫度：-40℃～50℃。
重量：3.5KG
