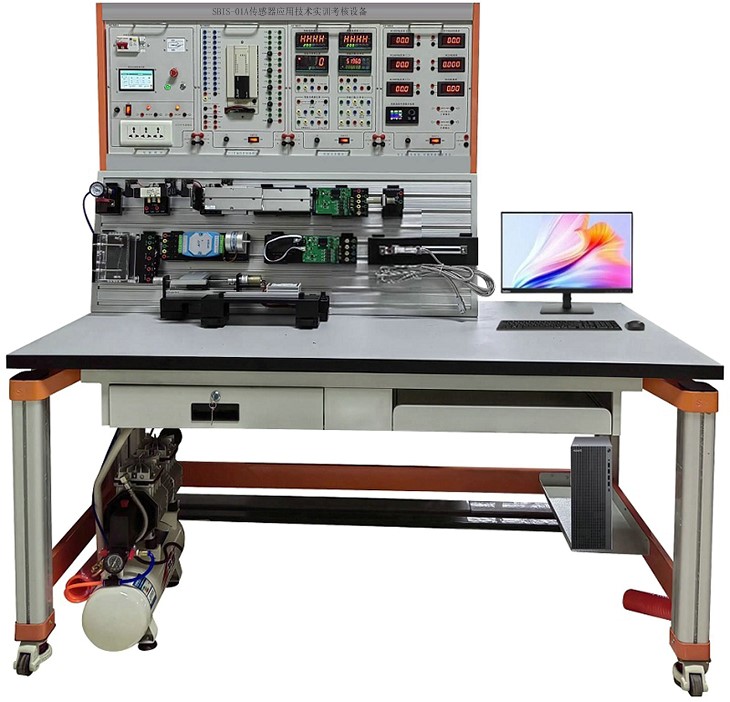

1

傳感器應用技術電源屏

套

1

2

鋼制實訓桌

套

1

3

PLC及擴展掛箱

套

1

4

控制儀表掛箱

套

1

5

電壓電流表模塊

套

1

6

按鈕及繼電器掛箱

套

1

7

超聲波傳感器模塊

套

1

8

光敏傳感器模塊

套

1

9

容柵位移傳感器單元

套

1

10

磁柵位移傳感器單元

套

1

11

數字量傳感器模塊

套

1

12

電磁閥單元

套

1

13

旋轉變壓器單元

套

1

14

氣缸運動單元

套

1

15

溫度加熱室模塊

套

1

16

霍爾式傳感器模塊

套

1

17

電容式傳感器模塊

套

1

18

電感式傳感器模塊

套

1

19

光電傳感器（漫反射型）模塊

套

1

20

壓力傳感器（氣體)模塊

套

1

21

產品配件包

套

1

22

產品配線包

套

1

23

培訓資源包

套

1

26

空氣壓縮機

臺

1

一、產品配件包

1

多功能排插

（250V/10A)3米

個

1

2

PU氣管

φ6 藍色

米

2

3

PU氣管

φ8 藍色

米

4

4

速度控制閥

J-AS1201F-M5-06

個

4

5

螺紋直通接頭

PC6-02

個

1

6

螺紋直通接頭

PC6-01

個

6

7

螺紋直通接頭

PC8-02

個

1

8

內螺紋直通

PCF8-02

個

1

9

T型三通

PE6

個

1

10

T型減徑三通

PEG8-6

個

1

11

凳子

座直徑:32CM*寬度:40CM*座高:45CM   白色

張

2

二、產品配線包

1

護套連接橋

S4-24-2 紅

個

3

2

護套連接橋

S4-24-2 黑

個

3

3

護套疊插導線

S302 1米 黃

條

10

4

護套疊插導線

S302 1米 綠

條

10

5

護套疊插導線

S302 1米 紅

條

10

6

護套疊插導線

S302 1米 黑

條

10

7

護套疊插導線

S302 1米 藍

條

10

8

PLC編程電纜線

網線

條

1

1

傳感器應用技術電源屏

1. 尺寸：約L1120mm*W290mm*H900mm。

2. 電源屏結構：采用鋼板做骨架，經過機械加工成型，表面靜電噴塑處理。上下框架之間構成窗式導軌，實驗掛箱可在導軌上自由組合、移動、裝卸。

3. 設有專用型材用于快速卡裝傳感器模塊

2

實訓桌

1. 尺寸：約L1600mm*W800mm*H780mm。

2. 子臺面板至少采用厚度≥25mm E1 級復面合成板。

3. 要求采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳。主體結構需通過左、右各 2 個 C 字形鋁壓成型構件聯接，臺面高度≥800mm。

4. 要求桌面板下設支撐框架，截面尺寸≥30×30mm。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸≥70×70mm，四面帶槽，槽寬≥8mm，端部配套塑料堵頭，要求槽內可適用工業鋁型材通配螺母及配件。

5. 要求 C 字形鋁壓成型構件為左、右對稱件，外形≥160×166×70mm。

3

電源模塊

尺寸：約L268mm*W405mm*H159mm。

1.單相交流電源：?jiǎn)蜗嘟涣麟娸敵?，供外接儀器設備用。

2.直流穩壓電源：DC24V，電流2A，帶有熔斷器保護功能；

3.直流穩壓電源：DC12V，電流5A，帶有熔斷器保護功能；

4.配有電源指示、啟動按鈕、停止按鈕、啟動停止指示、急停開關、日光燈開關等器件。

5.安全用電：要求配套實驗室智慧用電安全控制系統，智能電源管理系統至少具有過溫、短路、過流、過壓、欠壓、失壓、功率限定 7 大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；要求電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線 4G 和有線以太網與手機 APP 和 PC 端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

（1）智能終端：要求可以實時監控設備運行情況，提供   Zigbee、CAN 等多種通信模式，需具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC 端進行授權之后，設備可啟動使用，PC 端可分時預約設備的啟動和停止。

（2）手機 APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近 2 年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。

（3）PC 端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關。

（4）后臺系統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。

4

PLC及擴展掛箱（西門子1200）

1. 尺寸：約L268mm*W405mm*H159mm。

2. PLC主機

a)電源電壓：AC100~240V

b)額定頻率：50/60Hz

c)輸入形式：漏型/源型

d)輸入點數：14

e)輸出種類：繼電器

f)輸出點數：10

3. PLC模擬量模塊

1)分辨率12位二進制的模擬輸入輸出適配器。

2)模擬輸入2頻道和模擬輸出1頻道的輸入輸出混合的適配器。

3)2頻道的電壓輸入(DC0～10V)、或輸入電流(DC 4～20毫安)。

4)1頻道的輸出電壓(DC0～10V)、或電流輸出(DC 4～20毫安)。

5)指定各頻道每輸入或者輸入電流的電壓。

6)模擬輸入范圍

輸入電壓:DC 0～10V(輸入電阻198.7 kΩ)

輸入電壓:DC 0～10V毫安

7)分辨率

輸入電壓:2.5mV (10 V×1/4000)

輸入電流:5μA(16mA×1/3200)

4. 輸入輸出接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

5

控制儀表掛箱

1. 尺寸：約L268mm*W405mm*H159mm

1)電源：100~240V AC/DC

2)控制輸出：繼電器

3)報警輸出：二路

4)顯示位數：6位顯示

5)外形尺寸：48H*96W*94.5L

2. 智能溫控表 2個

1)電源：100~240V AC/DC

2)變送輸出：4~20MA

3)控制輸出：繼電器

4)報警輸出：二路

5)信號輸入：?jiǎn)温吠ㄓ幂斎霟o(wú)通訊

6)輸入信號：?jiǎn)蜹C/RTD通用輸入

7)顯示位數：4位顯示

8)面板尺寸：48H*96W

3. 智能傳感器儀表

1)電源：100~240V AC/DC

2)變送輸出：4~20MA

3)控制輸出：繼電器

4)報警輸出：二路

5)信號輸入：一路輸入

6)輔助電源：帶DC24V輔助電源

7)面板尺寸：48H*96W

4. 信號端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

6

電壓電流表可調直流電源模塊

1. 尺寸：約L268mm*W405mm*H159mm

2. 三位半數字電流表：量程DC200MA，工作電壓DC5V 1個

3. 三位半數字電壓表：量程DC200V 工作電壓DC5V  3個

4. 三位半數字電流表：量程DC2A工作電壓DC5V 1個

5. 三位半數字電流表：量程DC5A工作電壓DC5V 1個

6. 提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。2.8寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。

7. 儀表供電系統：配有變壓器、儀表電源板、開關等器件。

8. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

7

按鈕及繼電器掛箱

1. 尺寸：約L268mm*W405mm*H159mm

2. 繼電器：J DC24V 8T 6個

3. 繼電器座： 6個

4. 自復按鈕開關LAS2Y-11 Φ12 圓形頭 綠色 4個

5. 自鎖按鈕開關LAS2Y-11Z Φ12 圓形頭 綠色 4個

6. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

8

超聲波傳感器模塊

1. 尺寸：約L260mm*W80mm*H90mm

2. 四探頭倒車?yán)走_(dá)

1)核心數量: 4個探頭

2)報警音量: 80dB及以上

3)工作溫度范圍: -40℃-80℃

4)測試距離: 2.0m-0.4m

5)是否支持夜視: 否

6)顯示器類型: LCD顯示器

7)探頭個數: 4個

3. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

9

光敏傳感器模塊

1. 尺寸：約L160mm*W80mm*H90mm

2. 功能：光敏傳感器感受外界光線的強弱分四個等級，輸出四種開關量信號到端子。

3. 主要器件：組件光敏傳感器線路板 1套

4. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

10

容柵位移傳感器單元

1. 容柵位移傳感器

1)分辨率：0.01MM

2)示值誤差：0.03MM

3)示值變動性：0.01MM

4)測量zui大速度：1.5M/S

5)公英制轉換

6)清零開關

7)電池（1.55V）SR44w

8)232串口信號輸出

11

磁柵位移傳感器單元

開式磁柵尺

1)量程:100mm

2)分辨率:1μm

3)零位:無零位

4)電源電壓:DC5V-24V

5)輸出方式:線性輸出

6)接頭方式:DB9

12

數字量傳感器模塊

1. 尺寸：約L240mm*W80mm*H90mm

2. 旋轉變壓器―數字轉換板 1套

3. 組件電機調速器線路板 1套

4. 水平運動機構 1套

5. 光柵尺

1)分辨率:5μm

2)精確度：±5μm

3)電源電壓:DC5V-24V

4)輸出方式:線性輸出

5)接頭方式:DB9

13

電磁閥單元

1. 電磁閥  1個

2. 螺紋直通接頭3個

3. 消聲器 2個

4. 固定螺栓（短）  1個

5. 模塊卡座 1個

6. 三位五通電磁閥座 1個

7. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

14

旋轉變壓器單元

1. 旋轉變壓器

1)輸入電壓： AC7V

2)頻率：10KHz

3)轉換率：0.5±5%

4)電氣誤差：±10Max

5)最大運行速度：500S/-1

2. 變壓器座1個

3. 蓋板1個

4. 轉軸1個

5. 深溝球軸承696ZZ（內徑6 外徑15 厚度5） 2個

6. 軸用卡簧GB/T894.2-1986 φ12  2個

15

氣缸運動單元

1. 氣缸：TN20*100 缸徑：φ20，行程：100mm 2個

2. 速度控制閥： 4個

3. 磁性開關：2個

4. 固定螺栓（長）：  1個

5. 模塊卡座2：1個

6. 氣缸底盒：1個

7. 氣缸安裝片： 1個

8. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

16

溫度加熱室模塊

1. 尺寸：約L180mm*W140mm*H120mm

2. 溫度加熱室：采用透明有機玻璃加工粘合而成。

3. 盒體：采用1.2mm冷軋鋼板折彎成型，表面靜電噴塑處理。

4. 風扇：40*40*10mm DC12V 風扇 1個

5. 風扇罩：40mm*40mm 1個

6. 熱電阻PT100/不銹鋼/-20~420度/M8*1.5/L50mm/線長2M屏蔽網：1個

7. 熱電偶：K型   1個

8. 突跳式溫控器：KSD-301 250V/10A 常閉型 60度 1個

9. 端口接口采用通過高絕緣性安全型接線柱引出，以便于學員接線。

17

霍爾式傳感器模塊

1. 霍爾式傳感器

1)檢測距離：5mm±10%

2)設定距離：0~4mm

3)可檢測物體：磁性金屬

4)響應頻率：0.4kHz

5)電源電壓：DC12～24V

2. 傳感器支架： 1件

18

電容式傳感器模塊

1. 電容式傳感器

1)檢測距離：8mm±10%

2)設定距離：0~5.6mm

3)可檢測物體：導體及電介質體

4)響應頻率：100Hz

5)電源電壓：DC12～24V

2. 傳感器支架： 1件

19

電感式傳感器模塊

1. 電感式傳感器

1)檢測距離：4mm

2)可檢測物體：導體及電介質體

3)響應頻率：800Hz

4)電源電壓：DC12～24V

2. 傳感器支架： 1件

20

光電傳感器（漫反射型）模塊

1. 光電傳感器

1)檢測距離：100mm

2)檢測形式：NPN

3)響應時間：0.5ms

4)電源電壓：DC10～30V

2. 傳感器支架： 1件

21

壓力傳感器（氣體)模塊

1. 壓力變送器 1個

1)類型：通用型

2)螺紋規格:G1/2

3)輸出信號：4~20MA

4)量程：1.6MPA

2. 氣源處理元件(調壓閥)1個

1)接管口徑：G1/4

2)調壓范圍： 0.5~0.9MPa

3. 螺紋直通接頭：PC6-02  2個

4. 調壓閥支架：1件

5. 銅制三通：1件

22

空氣壓縮機

1. 輸出功率：≥360W

2. 工作壓力：≥0.6mpa

3. 排氣量：≥40L/min

4. 儲氣罐容積:≥12L

23

（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:

1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

3、為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！

4、在線教育開放平臺資源庫（提供軟件截圖，主要功能截圖內容根據以下要求逐一提供）：

★（1）《電子產品設計制作》課程要包括：

項目一 智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示），項目二 電子秤（稱重傳感器工作原理、電子秤效果演示），項目三   電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速）

★（2）《嵌入式技術應用》課程要包括：

教學項目 1（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器），

教學項目 2（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置），

教學項目 3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3   存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）

教學項目 4（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、）

教學項目 5（SBsTick 定時器、庫函數中的   SBsTick 相關函數、SBsTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數）

教學項目 6（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用）

教學項目 7（STM32 模數轉換簡介、STM32 的 ADC 結構STM32   模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數）

（二）仿真軟件

1、三菱PLC與變頻器仿真教學軟件（網絡版，具有軟件著作權）

產品技術要求

軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。

產品內容要求

2、單片機仿真教學軟件參數方案（網絡版、具有軟件著作權）

（1）軟件能達到的教學目標

1.1 本產品是參照《職業教育數字校園建設規范》，結合專業培養目標對學生知識、能力和素質的要求，著眼學生能力培養，以模塊化教學內容為核心，重新組織教學結構，整體構建課程體系，有針對性地將單片機專業內單一的教學活動，通過虛擬仿真實訓和工作過程模擬組合成不同的教學模塊。

1.2 所有的實訓項目均基于實物三維建模，形成真實感極強的虛擬實訓環境，使學習者能在幾乎真實的環境下操作練習，增強實際操作感，提高掌握實際技能的能力；所有的技能訓練均是通過交互方式，變"讓學生觀摩教師表演"為"讓學生學習中動手、動手中學習"，理論和實際無縫銜接，提高實際操作技能；所有的操作都具有嚴格的工藝流程和操作步驟，使學習者通過規范的訓練，養成正確操作的習慣，培養學習者科學嚴緊、一絲不茍的職業素養。

（2）軟件能達到的教學效果

2.1 產品是依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會全部要求。

2.2 軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身。作為實訓教學應用，具有大量的原理動畫演示，助教素材應用于課堂教學環節，提供了豐富不可或缺的教學資源。

2.3 軟件支持實習實訓的導訓過程，達到預習、強化、模擬考核、反復試錯、探索創新的目的。

2.4 軟件具有先進性、實用性，可二次修改；軟件支持校園網內不限制（指定）終端、不少于100人同時在線實訓。

（3）模塊內容:

1、查找大小數。

2、航標燈控制。

3、計數報警器。

4、數碼管顯示。

5、循環燈點亮。

6、霓虹燈控制。

7、算數運算器。

8、繼電器控制。

9、 倒計時音樂報警器。

10、數據傳送。

4、傳感器3D仿真軟件：

內容包含超聲波傳感器、熱釋電傳感器、應變片傳感器、氣敏傳感器、差動變壓器、電渦流傳感器、熱電偶傳感器、PT100傳感器8種典型的傳感器，每種傳感器包含傳感器簡介、傳感器的組合結構、傳感器的工作原理、傳感器的實驗案例4部分，采用3D展示和語音同步解說相結合的模式。

24

1. 設備使用說明書

1)系統綜合說明

2)傳感器與檢測技術實訓設備使用說明

3)傳感器應用實訓

4)實訓注意事項

5)實訓回路舉例

2. 可實訓項目至少包含以下內容：

1)熱電偶傳感器應用（PID控制實例）

2)熱電偶傳感器應用（PLC控制實例）

3)熱電阻傳感器應用（PID控制實例）

4)熱電阻傳感器應用（PLC控制實例）

5)壓力傳感器應用  （儀表控制實例）

6)電容式傳感器應用（PLC檢測性能)

7)電容式傳感器應用（PLC檢測性能）

8)電感式傳感器應用（PLC檢測性能）

9)磁性開關應用 （PLC檢測性能）

10)磁性開關應用 （PLC檢測性能）

11)電容式、電感式、接近型傳感器及磁性開關綜合應用（PLC控制實例）

12)光敏傳感器應用 （PLC控制實例）

13)超聲波傳感器應用（PLC控制實例）

14)光電式傳感器應用（PLC控制實例）

15)光柵位移傳感器應用（儀表控制實例）

16)磁柵位移傳感器應用（儀表控制實例）

17)容柵位移傳感器應用（儀表控制實例）

18)編碼器應用（儀表控制實例）

19)旋轉變壓器應用（儀表控制實例）

20)十五種傳感器綜合應用（PLC+PID+儀表綜合控制實例）
