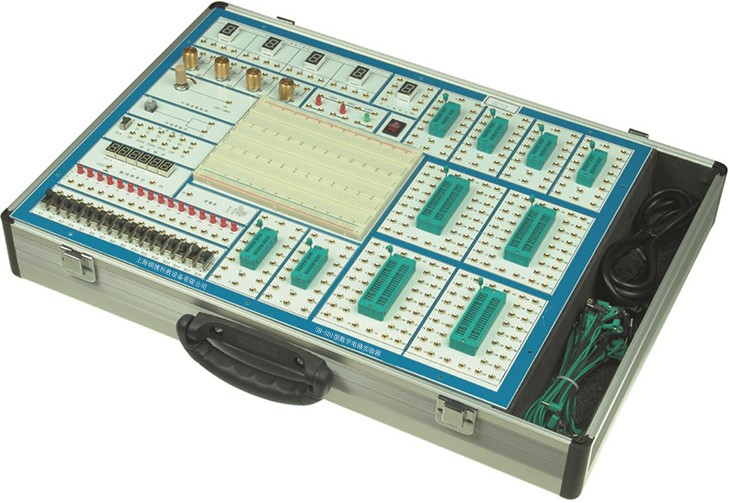

SB-SD1型數字電路實驗箱

一、產品描述

數字電路實驗箱,設計豪華氣派,主機提供了多種信號源;鎖緊插座;臺灣產面包板;正面印刷字符連線,反面按裝元器件,所有信號源、頻率計等電路全部由CPLD芯片和雙面板構成，所有器件均選用上等優質產品,使整機的品質得到提高。由于正面沒有任何元件,從而能有效的降低和避免人為損壞的可能。本機特點：使用方便,耐用,實驗項目靈活,可方便完成數字模擬各類實驗。本學習機適用于高等院校及各類職業技術學校的電子技術類教學。

二、☆SB-SD1型系統組成

（1）電源 ：交流輸入：220V±10% ，50HZ

直流輸出：±12V/0.2A 、 5V/2A

（2）手動單脈沖電路2組：每組可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

（3）連續脈沖，輸出均為TTL電平：固定頻率脈沖源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精度數字頻率計 , 測量范圍：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）

（5）邏輯電平的輸入與顯示：

A、十六位獨立邏輯電平開關：可輸出"0"、"1"電平（為正邏輯）。

B、十六位由紅色及綠色LED及驅動電路組成的邏輯電平顯示電路。

（6）數碼管顯示：6位由八段LED數碼管組成的BCD碼譯碼顯示電路；

（7）時序發生器及啟?？刂齐娐贰?/span>

（8）臺灣產面包板二塊(1600孔)

（9）集成電路插座全部采用開關式鎖緊插座，淘汰了大部分廠家所采用的雙列直插式IC座，從而使IC器件插拔方便、接觸可靠、不易損壞。設有：20芯鎖緊插座2只，40芯鎖緊插座4只，16芯鎖緊插座4只。

（10）各阻值電位器2只。

(11) 三態邏輯筆功能。紅色：高電平；綠色：低電平；橙色：高阻。

三、☆推薦實驗項目

1．TTL集成邏輯門的參數測試與使用

2．CMOS集成邏輯門的測試

3．門電路的邏輯功能實驗

4．常用組合邏輯功能器件的測試（半加器、全加器及邏輯運算）

5．?dāng)?shù)據選擇器及其應用

6．血型關系檢測電路和表決電路

7．RS觸發器的功能與測試(三態輸出觸發器及鎖存器)

8．JK觸發器邏輯功能及主要參數測試

9．移位寄存器的功能測試

10．十進制計數器（CMOS同步二進制計數器實驗）

11．異步計數器

12．同步計數器

13．計數、譯碼、顯示電路實驗

14．555集成定時器及應用

15．序列檢測器

16．?dāng)?shù)-模轉換器

17．追隨比較型A/D轉換電路

18．人工控制交通燈控制器

19．汽車尾燈控制電路

20．?dāng)?shù)字鐘電路的設計

21. 時序電路測試及研究

22. 波形產生及單穩態觸發器

23. A/D 轉換電路;

24. D/A轉換電路;
