[產品型號]： [產品名稱]：SBYY-19A透明液壓傳動PLC控制實訓裝置 [價 格]：元 [在線客服]：

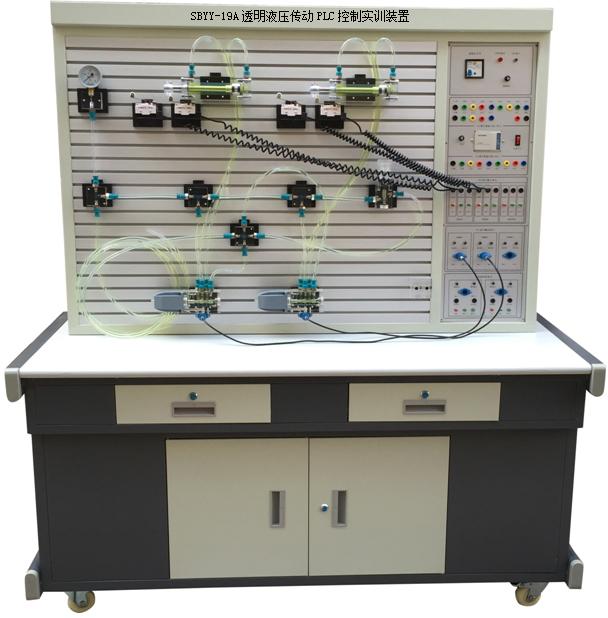

SBYY-19A透明液壓傳動PLC控制實訓裝置(組態軟件控制）

液壓傳動PLC控制實訓裝置是根據高等院校機電一體化教學大綱要求，在上海碩博公司生產透明液壓傳動演示系統的基礎上廣泛征求專家、教授與老師的意見，采用了開放型綜合實驗臺結構,經不斷創新改進研制而成的，是目前液電控制最理想的實驗室設備、即可用于初學者的學習實驗實訓，也可用于職工的技能培訓；可以加強學員深入掌握專業知識，提高解決實際問題能力、廣泛用于學校、部隊、軍事、院校、機械、汽車、船舶、醫療、航空、鋼鐵、化工、電力、石油、機械工程等各個領域。

一、主要技術參數

1、電源：AC220V 50Hz

2、直流電源：輸入AC220V 輸出DC24V/2A

3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）

4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0－1700r/min

5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。

6、實訓油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）

7、電磁換向閥：AC24V 吸力3Mpa

8、實訓裝置外型尺寸：1500mm×650mm×1750mm

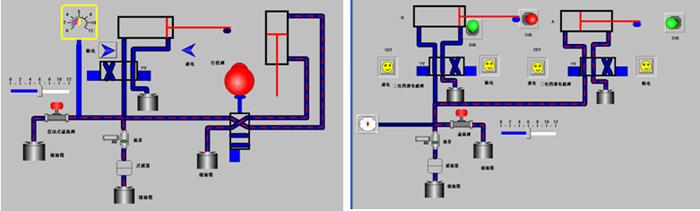

9、組態仿真軟件：能通過PLC與計算機通訊，實現組態控制。

二、主要特點

1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

序號	名稱	型號	數量
1	實訓桌		1張
2	實訓臺		1臺
3	電腦推車		1張
4	PLC主機模塊（三菱）	FX1S-20MR	1塊
5	電源模塊		1塊
6	繼電器控制模塊		1塊
7	PLC控制按鈕模塊		1塊
8	雙作用油缸（帶行程撞塊）	透明元件	2只
9	二位二通電磁換向閥	透明元件	1只
10	二位四通電磁換向閥	透明元件	2只
11	三位四通電磁換向閥（O型）	透明元件	1只
12	三位四通電磁換向閥（H型）	透明元件	1只
13	三位四通電磁換向閥（M型）	透明元件	1只
14	彈簧回位油缸	透明元件	1只
15	增壓油缸	透明元件	1只
16	輔助油箱	透明元件	1只
17	單向閥	透明元件	2只
18	液控單向閥	透明元件	2只
19	溢流閥（直動式）	透明元件	2只
20	溢流閥（先導式）	透明元件	1只
21	節流閥（直動式）	透明元件	1只
22	調速閥	透明元件	2只
23	順序閥	透明元件	2只
24	減壓閥	透明元件	1只
25	二位四通行程換向閥	透明元件	1只
26	三位五通手動換向閥	透明元件	1只
27	壓力繼電器	透明元件	1只
28	壓力表	透明元件	3只
29	三通接頭	透明元件	7只
30	四通接頭	透明元件	3只
31	行程開關（常開）		2只
32	行程開關（常閉）		2只
33	油箱		1只
34	吸油過濾器		1只
35	機泵組		1套
36	L-HL46號液壓油		5kg
37	油盤		1只
38	電磁閥通用連接線		3條
39	壓力繼電器插頭線		1條
40	編程電纜（適配器）	三菱	1條
41	透明液壓皮管		20米
42	工具箱		1個
43	螺絲刀6×100（一字、十字）		各1把
44	剪刀		1把
45	活動板手		1把
46	尖嘴鉗		1把
47	內六角扳手M5		1把
48	內六角扳手M6		1把
49	內卡簧鉗		1把
50	外卡簧鉗		1把
51	快速油接頭		5只
52	液壓傳動實訓說明書		1冊
53	三菱PLC編程軟件、程序、組態軟件	光盤	1盤
